| 원래 장소: | 중국 |
| 브랜드 이름: | Kimpok |
| 인증: | CE |
| 모델 번호: | KP-T3350 |
3.3G VTX 5W RF 전력 무선 비디오 송신기 최대 10km VTX 이미지 전송 16CH VTX 모듈
I. 사양
1. 16CH 3.3G 주파수 범위: (3170MHz-3470MHz);
2. 최대 전력: 5W (25mW/5000mW, 2단계 조절 가능);
3. 입력 전압: DC 7V-36V, 2-8S 배터리 입력 지원
4. 안테나 커넥터: MCX
5. 스마트 오디오: IRC Tramp
6. 방열 방식: 알루미늄 합금 쉘, 방열판 및 팬
7. 구멍 간격: 30.5mm*30.5mm /ø3.0mm
8. 치수: 38mm*38mm*20.7mm
9. 무게: 38g

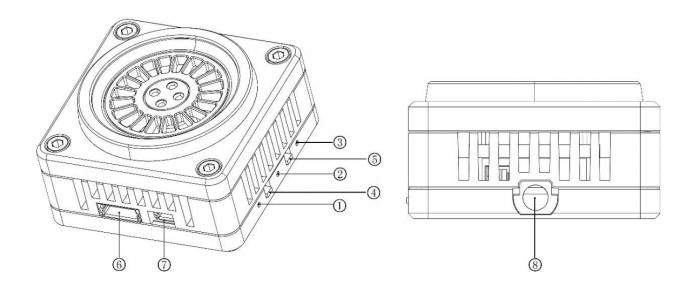

II. 기능 소개
1. 채널 표시기: 빨간색 LED
2. 밴드 표시기: 파란색 LED
3. 전원 표시기: 녹색 LED
4. 밴드 및 채널 변경 버튼
5. 전원 변경 버튼
6. 1.0 6P 전원 커넥터
7. 냉각 팬 전원 케이블 홀더
8. MCX 안테나 커넥터
참고: 이 VTX는 온도 보호 기능이 있습니다. 마이크 온도가 100℃보다 높으면 이 마이크의 송신기 전력이 한 단계 감소합니다. 온도가 100℃보다 계속 높으면 최저 전력(25mW)까지 전력을 한 단계 더 줄입니다. 이 때 마이크 온도가 낮아지고 온도가 95℃로 낮아지면 송신기 전력이 원래 설정된 전력 레벨로 돌아갑니다.

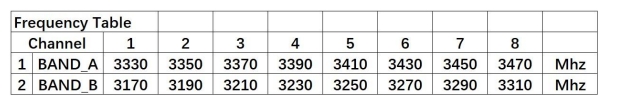

III. 주파수 표
VI. 사용 시 주의 사항:
1. VTX는 모듈 주변의 공기 대류를 보장하여 모듈의 방열을 보장하기 위해 공간을 두고 설치해야 합니다. 그렇지 않으면 모듈 과열 보호가 시작되어 전송 전력이 감소하거나 전송 전원이 꺼질 수도 있습니다.
2. 전원을 켜기 전에 올바른 전압 범위, 양극 및 음극이 올바른지 확인하여 구성 요소가 타지 않도록 하는 것이 좋습니다.
3. 전원을 켜기 전에 RF RF 출력이 안테나를 설치했는지 확인하여 모듈의 수명을 연장하는 것이 좋습니다.
4. 올바르게 배선하고 모듈 수명을 연장할 수 있도록 사용하기 전에 사용 설명서를 읽으십시오.
