| 원래 장소: | 광둥, 중국 |
| 브랜드 이름: | Kimpok technology |
| 인증: | CE |
| 모델 번호: | KP-HDT20W |

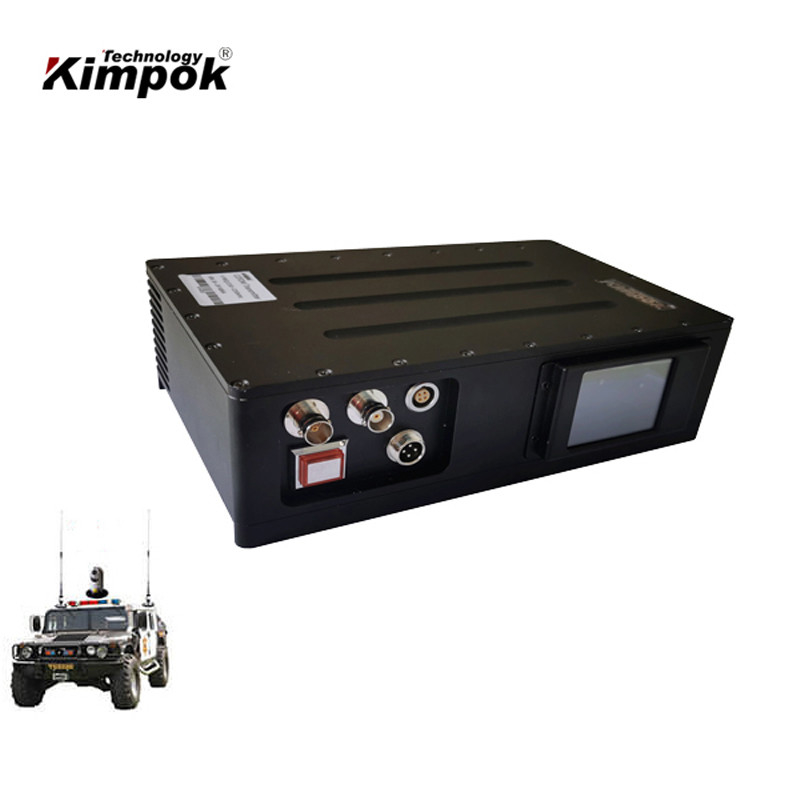

KP-HDT20W는 COFDM 변조 및 H의 최신 기술을 채택하는 새로운 도착 디지털 무선 비디오 오디오 송신기입니다.264 영상 압축으로 DVD 품질의 비디오와 함께 좋은 NLOS (시력 경계가 아닌) 전송이 가능합니다.- 송신기는 더 긴 범위 전송을 위해 강력한 전력 증폭기와 컴팩트 크기로 2 개의 냉각 팬으로 좋은 열 저항성 AES128 비트로 안전합니다.빠른 전송에서 잘 작동합니다..
송신기매개 변수:
|
조절 |
COFDM |
|
작동 전압 |
DC12V |
|
작동 전류 |
≤6A@DC12V |
|
RF 대역폭 |
2/4/6/8MHz (조정 가능) |
|
빈도 |
300~900Mhz 또는 다른 사용자 정의 주파수 |
|
출력 전력 |
10~20W 조절 가능 |
|
비디오 입력 |
HDM-I/SDI; CVBS |
|
데이터 입력 (선택) |
RS232/TTL, 최대 115200bps |
|
비디오 해상도 |
1920*1080P/I@60fps; 1280*720P/I@60fps |
|
비디오 코딩 |
MPEG-2/H.264/H.265 |
|
비디오 속도 |
512Kbps-16Mbps (조정 가능) |
|
암호화 |
AES 128비트 |
|
AV 입력 |
1Vp-p,75Ω 왼쪽과 오른쪽 채널 |
|
비디오 시스템 |
PAL/NTSC |
|
전력 평면성 |
전체 대역 ≤1.5dB |
|
CNR |
≥25dBc@48dBm |
|
두 번째 하모닉 |
≥60dBc |
|
CBER |
<2.0E-4 |
|
VBER |
<1.0E-7 |
|
MER |
32dB |
|
운반기 |
2k 4k 8k |
|
별자리 |
QPSK,16QAM,64QAM (선택) |
|
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 (선택) |
|
경비 간격 |
1/32, 1/16, 1/8, 1/4 (선택) |
|
작업 온도 |
-25°C~55°C |
|
차원 |
220*140*66mm |
|
무게 |
2.5kg |
수신기 파라미터:
|
빈도 |
300-900MHz또는 사용자 정의 된 다른 주파수 |
|
대역폭 |
2/3/4/5/6/7/8MHz (선택) |
|
RF 입력 수준 |
-94dBm~0dBm ((8M) /-98dBm~0dBm ((2M) |
|
RF 입력 임페던스 |
50Ω |
|
RF 입력 타입 |
N형 |
|
변조 |
COFDM |
|
별자리 |
QPSK,16QAM,64QAM (조정 가능) |
|
FEC |
1/2,2/3,3/4,5/6,7/8 (조정 가능) |
|
운반기 |
2k |
|
경비 간격 |
1/32,1/16,1/8,1/4 (조정 가능) |
|
비디오 코딩 |
MPEG-2/H265 |
|
화면 |
416: 39 |
|
비디오 해상도 |
1080P@4MHz |
|
오디오 출력 |
스테레오 불균형 300/ 200mv |
|
AV 출력 |
2 오디오 출력 + 2 비디오 출력. SDI/HDMI/ASI |
|
작동 전압 |
AC220V/DC12V<1A |
|
작동 온도 |
- 20°C~+50°C |
|
차원 |
480*260*45 ((1U 차체) |
|
무게 |
1.5kg |
