| 원래 장소: | 중국 |
| 브랜드 이름: | Kimpok Technology |
| 인증: | CE Cerfication |
| 모델 번호: | KP-HDT1W |

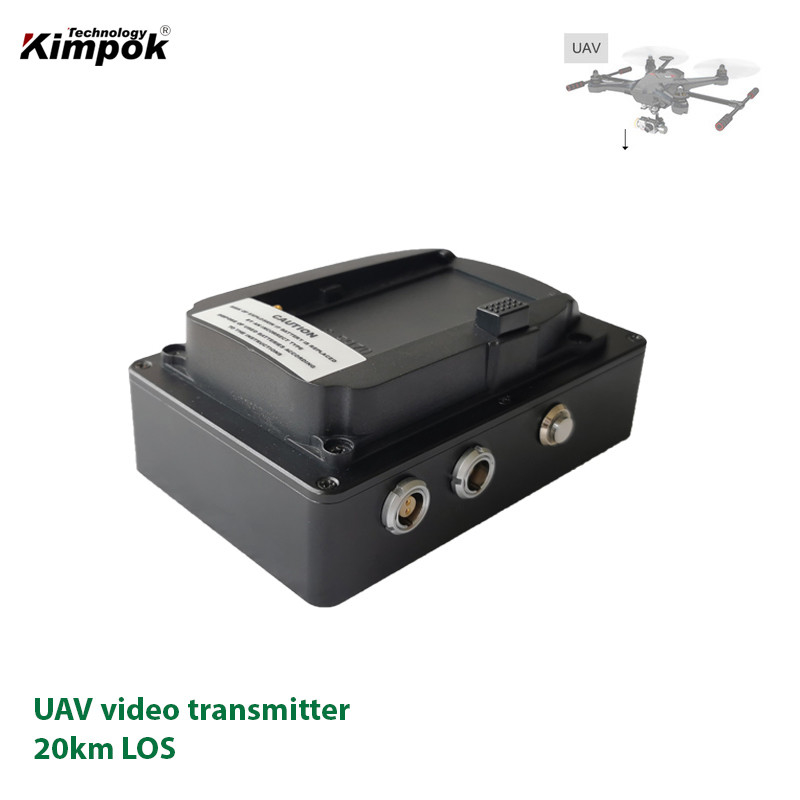

HD 드론 비디오 송신기 도입:
KP-HDT1WCOFDM 송신기는 훌륭한 기능과 안정적인 성능을 갖춘 새로운 무선 이동 비디오 전송 시스템입니다.고도로 통합된 전송 시스템은 LOS에서 우수한 성능을 제공했습니다 (시선)그리고 NLOS (비경선이 없는 상태)
KP-HDT1W 비디오 송신기는 대도시 지역과 같은 멀티 경로 환경에서 안전하고 고품질의 비디오 전송을 위해 설계되었습니다.1000mW까지의 RF 출력 전력과 전체 주파수 대역 채널링과 같은 기능으로 고효율 송신기 설계입니다.MPEG4/H.264 압축, 좁은 대역 및 비디오 데이터 암호화
KP-HDT1W 송신기는 혹독한 환경에 견딜 수 있도록 설계되어 있으며 법 집행, 감시, UAV, UGV,그리고 고품질의 비디오 전송을 필요로 하는 다른 응용 프로그램튼튼한 패키지
1W UAV 비디오 TX 파라미터:
| 힘 | |
| 작동 전압 | DC12V |
| 작동 전류 | 2A |
| RF | |
| 작업 주파수 | 160MHz~860MHz (다른 주파수 사용자 정의) |
| 출력 전력 | 30dBm |
| RF 대역폭 | 2/4/6/8 MHz |
| 변조 | COFDM |
| 일련 포트 | |
| 데이터 | 반두플렉스 투명 데이터 전송 (OSD UART) |
| 일련 포트 | UART,RS232,RS485를 구성합니다. |
| 시스템 | |
| 컨블루션 엔코드 비율 | 1/2, 2/3, 3/4, 5/6, 7/8 |
| 변조 | QPSK/QAM16/QAM64 |
| IFFT | 2K/8K |
| 경비 간격 | 여호와 의 증인, 3/15 |
| HDMI | |
| 버전 | HDMI 미니 |
| 해상도 비율 | 최대 1080*1920/60P |
| 비디오 인코딩 | H.264 |
| CVBS | |
| 비디오 인코딩 | H.264 |
| 비디오 입력 형식 | PAL/NTSC |
| 암호화 | |
| 암호화 | AES 256 |
| 안테나 | |
| 옴니 안테나 | SMA |
| 무게와 크기 | |
| 무게 | 190g (배터리 포함) |
| 차원 | 100*60*16mm |
UAV 비디오 링크의 특징:
수신기 파라미터:
|
빈도 |
300~900Mhz (선택)또는 사용자 정의 된 다른 주파수 |
|
대역폭 |
2/3/4/5/6/7/8MHz (선택) |
|
RF 입력 수준 |
-94dBm~0dBm ((8M) /-98dBm~0dBm ((2M) |
|
RF 입력 임페던스 |
50Ω |
|
RF 입력 타입 |
N형 |
|
변조 |
COFDM |
|
별자리 |
QPSK,16QAM,64QAM (조정 가능) |
|
FEC |
1/2,2/3,3/4,5/6,7/8 (조정 가능) |
|
운반기 |
2k |
|
경비 간격 |
1/32,1/16,1/8,1/4 (조정 가능) |
|
비디오 코딩 |
MPEG-4H.264 |
|
화면 |
416: 39 |
|
비디오 해상도 |
1920*1080P/I@60fps |
|
오디오 출력 |
스테레오 불균형 300/ 200mv |
|
AV 출력 |
2 오디오 출력 + 2 비디오 출력;HDMI |
|
작동 전압 |
AC220V/DC12V<1A |
|
작동 온도 |
- 20°C~+50°C |
|
차원 |
483*300*44mm |
|
무게 |
1.51kg |
