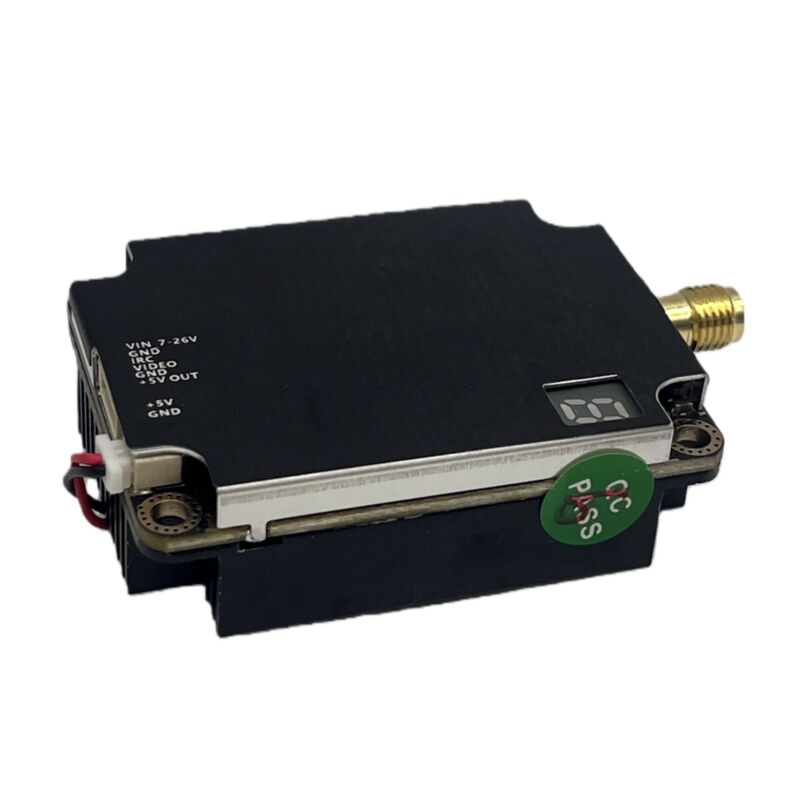

매개변수(초장거리 모든 채널 버전 비디오 송신기 3.3G 6W ALV3306AC)
입력 전압: 7-26V
추가 기능: IRC 6000mW
전원 공급 장치: 5v 카메라 @ 500mA 미만(최대)
출력 전력: 2000mW/6000mW
마이크: 지원 안 함
안테나 커넥터: SMA
케이블 커넥터: JST, 6핀
크기: 50*36*16mm, 30.*44.5mm (구멍)
무게: 40.4g
키트 내용물: 1x VTX, 1x 케이블, 1x ANT
주요 기능(초장거리 모든 채널 버전 비디오 송신기 3.3G 6W ALV3306AC):
. IRC 데이터 지원
· 2000/6000mW 전력 전환 가능
. 내장 냉각 팬
. IRC를 사용한 OSD 구성
· 7-26V 입력, 5V 출력
버튼 제어 채널 선택 모드
하나의 버튼으로 채널, 밴드 및 전력을 설정합니다.
채널 선택
짧게 누르면 8개 채널 변경.
밴드 선택
버튼을 2초 동안 누르면 LED가 문자를 깜박인 다음 짧게 눌러 A-b-C-d-E-F-G-H에서 8개 밴드를 변경합니다.
전력 선택
버튼을 4초 동안 누르면 LED가 숫자를 빠르게 깜박인 다음 짧게 눌러 2개
전력 레벨을 변경합니다. 1은 2000mW, 2는 6000mW입니다.
버튼을 5초 동안 누르면 LED가 P를 표시하고, 이 시점에서 0dBm입니다. P 모드를 종료하려면 5초 동안 길게 누릅니다.
천천히 전원 켜기
VTX는 전력 증폭기를 켜기 전에 3초 동안 대기합니다.
3초의 천천히 전원 켜기는 최대 순간적인 전력으로 인해 VTX가 타는 것을 방지합니다.Pit 모드
VTX는 IRC 데이터를 통해 완전히 액세스할 수 있습니다.
Pit 모드를 지원합니다.
3060-3500MHZ(64CH)
CH1
CH2 CH3 CH4 CH5 CH6 CH7 CH8 A
3360 H 3405 3420 3445 3460 3480 G b
3200 주의 3240 3260 3280 3300 3320 3340 3360
3330 3355 3370 3395 3410 3430 3455 3470 3495
3170 3190 3210 3230 3250 3270 3290 3310 3330
3320 3340 3370 3395 3420 3445 3470 3495 F
3310 3330 3355 3380 3405 3430 3455 3480 G
3220 3240 3260 3280 3300 3320 3340 3360 H
3060 3080 3100 3120 3140 3160 3180 3200 주의
손가락을 데지 않도록 주의하십시오
VTX 전원을 켜기 전에 안테나를 연결하십시오
냉각 팬을 제거하지 마십시오
