| 원래 장소: | 중국 |
| 브랜드 이름: | Kimpok |
| 인증: | CE |
| 모델 번호: | KP-T5825 |
4.9G 5.8G 2.5W VTX UAV 비디오 송신기 장거리 20km 비디오 전송 FPV RC 드론용 VTX
1비디오 송신기 매개 변수
|
작동 전압
|
7~36V |
|
현재 소비
|
≤ 450mA@12V, 800mW ≤850mA@12V, 2500mW |
| 출력 전력 | PIT/25mW/400mW/800mW/1500mW/2500mW |
| 주파수 범위 | 4.9GHz ∙ 5.8GHz |
| 채널 수 | 64CH |
| 안테나 커넥터 | MMCCX |
| 비디오 형식 | NTSC/PAL |
| 비디오 송신기 프로토콜 | VTX (IRC 트램프) |
| 완전성 |
VTX BeastFPV 4.9-5.8GHz 64CH x 1 4.8-6GHz 3DBi RHCP 안테나 x 1 6pin SH1.0 와이어 x1 |

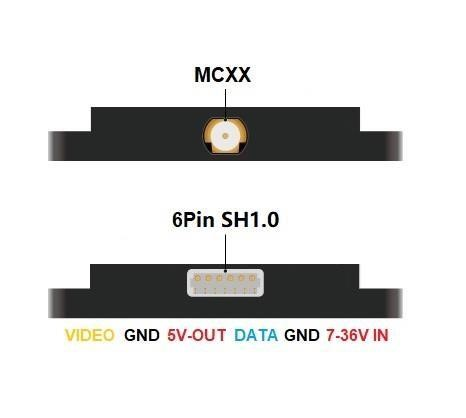

2기능 도표
| 7~36V IN | 입력 전압 7~36V | 데이터 | VTX 비디오 송신기 제어 입력 (IRC 트램프) | |
| 항구 | 정의 | 인터페이스 | 정의 | |
| 5V-OUT | 출력 전압 5V | 비디오 | 비디오 신호 입력 | |
| GND | 지상선 (미) | GND | 지상선 (미) |
3비디오 송신기 전력 표시기:
| RF POWER LED | 25mW | 400mW | 800mW | 1500mW | 2500mW | 잘못 |
| R1 | 1번 | 2시간 | 3번 | 4번 | 5번 |
5.전력 조절:
이 비디오 송신기는 5개의 전력 레벨을 가지고 있습니다. 25/400/800/1500/2500mW입니다. 전력을 조절하려면 버튼을 6초 동안 누르고 유지합니다.그 후 비디오 송신기가 전력 조정 모드로 들어갈 것입니다. 전력은 버튼을 한 번 누르면 순서대로 선택됩니다. 빨간색 표시기 R1의 깜박임 ( 깜박임) 의 수는 선택 된 전력에 대응합니다: 1 번 깜박임 - 25mW, 2 번 깜박임 - 400mW 등.(주의를 기울여: 3. 비디오 송신기 전력 표시기 ). 선택 된 전력을 저장하려면 5 초 기다려야합니다. 전력을 선택 한 후 비디오 송신기가 값을 저장합니다.(비디오 송신기의 전력을 조정 할 때 - 빨간 전력 표시기 R1 깜빡이는, 그리고 다른 지표는 꺼집니다).
