| 원래 장소: | 중국 |
| 브랜드 이름: | Kimpok |
| 인증: | CE |
| 모델 번호: | KP-T12A10 |
1.2G 10W 무선 FPV 비디오 송신기 초장거리 UAV VTX 25mW 10000mW 조절 가능한 RF 전력
I. 사양
1.1.2Ghz 9CH:1080MHz-1360MHz;
2. 최대 전력: 10W (1W/2.5W/5W,7.5W,10W 조절 가능);
3. 입력 전압: DC 15V-36V, 지원4-8S 배터리 입력
4. 안테나 커넥터: SMA 암 소켓 내부 구멍
5.스마트 오디오: IRC Tramp
6. 방열 방식: 알루미늄 합금쉘,방열판&팬
7. 구멍 간격: 20mm*20mm/ø2mm
8. 치수: 65.8mm*37.3mm*19.3mm
9.무게:48.15g

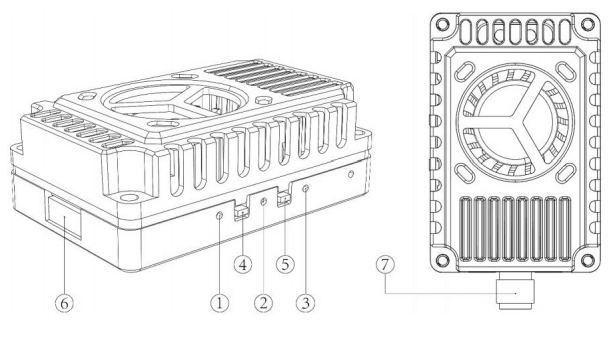

II. 기능소개
1. 채널 표시기: 빨간색 LED
2.밴드표시등: 파란색 LED
3. 전원 표시기: 녹색 LED
4.밴드 &채널 변경 버튼
5. 전원 변경 버튼
6. 1.0 6P 전원 커넥터
7. SMA 암 소켓 내부 구멍
III. 제어 방법 및 LED 표시기
1. 버튼 4는 밴드와 채널을 전환하는 데 사용됩니다. 버튼 4를 짧게 누를 때마다 다음 채널로 전환되며 빨간색 LED 1이 깜박입니다. 1.2.3.4.5.6.7.8.9가 차례로 표시됩니다. 이 작업은 순환될 수 있습니다. 자세한 내용은 다음 다이어그램을 참조하십시오!
| 버튼 4를 짧게 눌러 채널 전환 | |||||||||
| 빨간색 LED | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 | CH9 |
| 한 번 깜박임 | 두 번 깜박임 | 3번 깜박임 | 4번 깜박임 | 5번 깜박임 | 6번 깜박임 | 7번 깜박임 | 8번 깜박임 | 9번 깜박임 | |
2. 버튼 5는 전원 조절 버튼입니다. 짧게 누를 때마다 전원이 한 단계씩 전환되며 1W, 2.5W, 5W, 7.5W 및 10W의 5단계로 순환합니다. 녹색 LED는 전원 표시등이며, 아래 그림과 같이 다음과 같은 상태를 나타냅니다. 1W는 한 번 깜박이고, 2.5W는 두 번 깜박이고, 5W는 세 번 깜박이고, 7.5W는 네 번 깜박이고, 10W는 다섯 번 깜박입니다. 3초 동안 길게 누르면 핏 모드로 들어가 녹색등이 켜져 있습니다. 자세한 내용은 아래 그림을 참조하십시오!
| 버튼 5 짧게 눌러 전원 전환 | ||||||
| 녹색LED | 핏모드 | 1W | 2.5W | 5W | 7.5W | 10W |
| E영원한 밝기 | 1번 깜박임 | 두 번 깜박임 | 세 번 깜박임 | 네 번 깜박임 | 다섯 번 깜박임 | |
참고: 이 이미지 전송 장치에는 온도 보호 기능이 있습니다. 이미지 전송 장치의 온도가 100°C를 초과하면 이미지 전송 장치의 전송 전력이 한 단계 감소합니다. 온도가 100°C 이상으로 유지되면 전송 전력이 최저 전력 레벨(25mW)에 도달할 때까지 또 다른 레벨로 감소합니다. 이 시점에서 이미지 전송 장치의 온도가 감소합니다. 온도가 95°C로 떨어지면 전송 전력이 원래 설정된 전력 레벨로 돌아갑니다.
