| 원래 장소: | 중국 |
| 브랜드 이름: | Kimpok |
| 인증: | CE |
| 모델 번호: | KP-T1250 |
고전력 5W VTX 1.2G 드론 비디오 송신기 FPV 이미지 전송기 9CH 25mW 5000mW FPV VTX
I. 사양
19CH 1.2G 주파수 범위: (1080MHz-1360MHz)
2최대 전력: 5W (25mW/5000mW, 2단계 조절)
3입력 전압: DC 7V-36V, 2-8S 배터리 입력을 지원
4안테나 커넥터: MCX
5스마트 오디오: IRC Tramp
6열 분비 방법: 알루미늄 합금 껍질, 열 방조장 & 팬
7구멍 간격: 30.5mm*30.5mm /ø3.0mm
8차원: 38mm*38mm*20.7mm
9무게: 38g

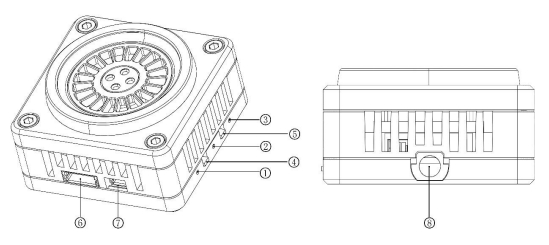

II. 기능 소개
1채널 표시기: 빨간색 LED
2대역 표시기: 파란색 LED
3전력 표시기: 녹색 LED
4. 밴드 & 채널 변경 버튼
5전원 변경 버튼
61.0 6P 전원 연결 장치
7냉각 팬 전력 케이블 보유자
8MCX 안테나 커넥터
III. 제어 방법 및 LED 표시기

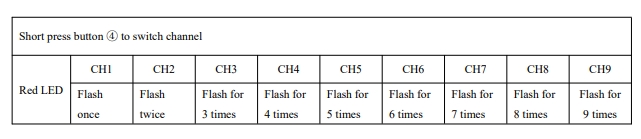

1버튼 4은 대역과 채널을 전환하는 데 사용됩니다. 버튼 4이 다음 채널로 전환하기 위해 짧은 시간 동안 누르면 빨간색 LED 1이 깜빡일 때마다,2.3.4.5.6.7.8이 작업은 순환적일 수 있습니다. 자세한 내용은 다음 다이어그램을 참조하십시오.

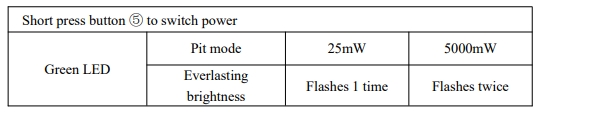

2. 버튼 5은 전력 조정 버튼입니다, 각 짧은 누르는 한 단계로 전력을 전환, 25mW와 5000mW의 두 단계 사이클. 녹색 LED는 전력 표시기입니다,상태는 다음 그림에서 나타납니다., 25mW는 한 번 깜빡이고, 5000mW는 두 번 깜빡인다. 3초 동안 누르면서 누르면 핏 모드로 들어가면 녹색 빛이 항상 켜져 있다. 자세한 내용은 아래 그림 참조!
참고: 이 VTX에는 온도 보호 기능이 있습니다. 마이크의 온도가 100 °C 이상일 때, 이 마이크의 송신 전력은 한 단계 감소합니다.온도가 여전히 100 °C 이상이라면 최저 전력 (25mW) 까지 전력을 한 단계 줄이십시오.; 이 때 마이크 온도가 낮아지고, 온도가 95 °C로 낮아지면 송신기 전력은 원래 설정된 전력 수준으로 돌아갑니다.
